Kako provjeriti univerzalne zglobove: simptomi, testovi i koraci vodiča za zamjenu

Prebacujete iz položaja za parkiranje u položaj za vožnju unazad, a ispod automobila se čuje oštar zvuk. Prijeđete na Drive i on se ponavlja. Ili ubrzate na autocesti i osjetite ritmičku vibraciju kroz sjedalo i pod. Oba simptoma često ukazuju na jedan dio: univerzalni zglob.

Dobre vijesti: provjera univerzalnog zgloba ne zahtijeva uklanjanje teških komponenti ili podizanje vozila na punu radnu visinu. Standardna vizualna, ručna i rotacijska provjera daje vam jasan odgovor za oko pet minuta. U nastavku ću vas provesti kroz točne korake i kriterije za prolaz/pad.

Znakovi istrošenog U-zgloba

Istrošeni univerzalni zglobovi rijetko ostaju tihi. Ako primijetite bilo koje od sljedećeg, zakažite pregled.

• Zveckanje tijekom uključivanja brzina: Kada mjenjač preuzme okretni moment, labavi U-zglob omogućuje da igličasti ležajevi udaraju o poprečno vratilo, stvarajući metalni udarac.
• Vibracije ovisne o brzini: Podrhtavanje postaje brže kako ubrzavate i možete ga osjetiti na upravljaču, sjedalu i podu. Obično je najuočljiviji između 25 i 50 mph.
• Visoko cviljenje pri maloj brzini: Suhi ili oštećeni U-zglob ispušta tanko metalno cviljenje, posebno pri hladnom startu.
• Ritmično škljocanje u kutovima: Ako se buka mijenja s kutom upravljanja, problem može biti u vanjskom CV zglobu na poluvratilu s pogonom na prednje kotače.

Napomena: ako je prtljažnik za prašinu slomljen, ali spoj nije počeo proizvoditi buku, U-zglob se i dalje može okretati. Međutim, prašina je već ušla u sklop, što može skratiti vijek trajanja igličastog ležaja.

Kako pripremiti vozilo za pregled

Sigurnost je na prvom mjestu. Koristite ovaj standardni redoslijed prije nego što dodirnete pogonsko vratilo.

1. Parkirajte na ravnu, tvrdu površinu, povucite parkirnu kočnicu i blokirajte najmanje dva kotača klinovima.
2. Pomaknite mjenjač u neutralni položaj. Ako je automobil automatski, odaberite N i otpustite mjenjač tako da se kardansko vratilo može slobodno okretati.
3. Podignite vozilo dok se gume ne odvoje od tla i poduprite šasiju sigurnosnim stalcima. Nikad se ne oslanjajte samo na hidrauličnu dizalicu.

Očistite blato i prljavštinu s područja pogonskog vratila, a zatim posvijetlite radnim svjetlom na U-zglob. To vam pomaže razlikovati površinsku hrđu od stvarne pukotine i olakšava uočavanje curenja masti.

Tri metode provjere koje vam daju jasan odgovor

Za ove provjere nisu potrebni posebni alati, samo vaše ruke, svjetlo i strpljenje. Zajedno pokrivaju cijeli lanac kvarova izvana prema unutra.

Vizualna provjera: potražite pukotine i mast koja nedostaje

Koristite radno svjetlo iz različitih kutova i provjerite sljedeće.

• Stanje prtljažnika protiv prašine: Ako prtljažnik ima pukotinu ili ubod, čak i mali, mast je već počela izlaziti.
• Dubina rđe: Površinska hrđa može biti kozmetička, ali hrđa koja se ljušti ili ljušti ukazuje na degradaciju metala.
• Spojni vijci: Uhvatite prirubnicu univerzalnog zgloba i protresite je. Ako osjetite pomicanje, pričvrsni vijci ili klinovi su možda olabavljeni.

Test ruke i okretnog momenta: osjetite igru

Jednom rukom držite pogonsko vratilo s jedne strane U-zgloba, a drugom rukom prirubnicu s druge strane. Pokušajte zakrenuti prirubnicu u suprotnim smjerovima. Zdravi U-spoj ne daje gotovo nikakav zamjetan kutni pomak. Ako možete osjetiti više od oko 1 mm slobodnog hoda, igličasti ležajevi su već istrošeni i zglob treba zamijeniti.

Za poluvratila s pogonom na prednje kotače, upotrijebite istu metodu za provjeru unutarnjih i vanjskih CV zglobova. Vanjski zglob je skloniji habanju jer podnosi veći kut upravljanja.

Test rotacije pogonskog vratila: osluškujte nepravilnosti

Polako zakrenite pogonsko vratilo za jedan puni krug. Obratite pozornost na svaki iznenadni otpor ili neravninu. Ako čujete zvuk pucketanja ili osjetite hvatanje, igličasti valjci ili površina poprečne osovine su se popucali. Okrenite još jednom unazad i usporedite otpor.

Što znače rezultati testa

Usporedite ono što ste uočili s donjom tablicom kako biste dobili brzu dijagnozu i preporučenu radnju.

Podsjetnik na rizik nabave: U-zglob je utisnut na pogonsko vratilo. Tijekom zamjene morate koristiti alat za prešanje i nanijeti mazivo visoke temperature. Udaranje čekićem po poprečnoj osovini može oštetiti čašice ležaja i skratiti vijek trajanja novog dijela.

Što učiniti ako pronađete neispravan U-spoj

Ako vaši rezultati spadaju u zonu igranja ili šuma, jedini točan odgovor je zamjena. U-zglobovi su potrošni dijelovi; nema praktičnog popravka. Nastavak vožnje povećava razmak i na kraju može poslati pogonsko vratilo ispod automobila.

Prilikom odabira zamjene obratite pozornost na tri tehničke točke.

• Veličina i spline odgovaraju: Vanjski promjer, duljina poprečne osovine i broj klinova moraju odgovarati izvorniku. Pogreška od 1 mm može uzrokovati prianjanje ili vibracije velike brzine.
• Kompletan set za brtvljenje: Novi U-spoj mora doći s novom čizmom za prašinu i stezaljkom. Inače će prašina uništiti igličaste ležajeve u roku od nekoliko tjedana.
• Tolerancije obrade: Kvalitetan U-spoj trebao bi imati ravnomjerno rotacijsko prigušenje, bez kuta u kojem se čini da je posebno tijesan.

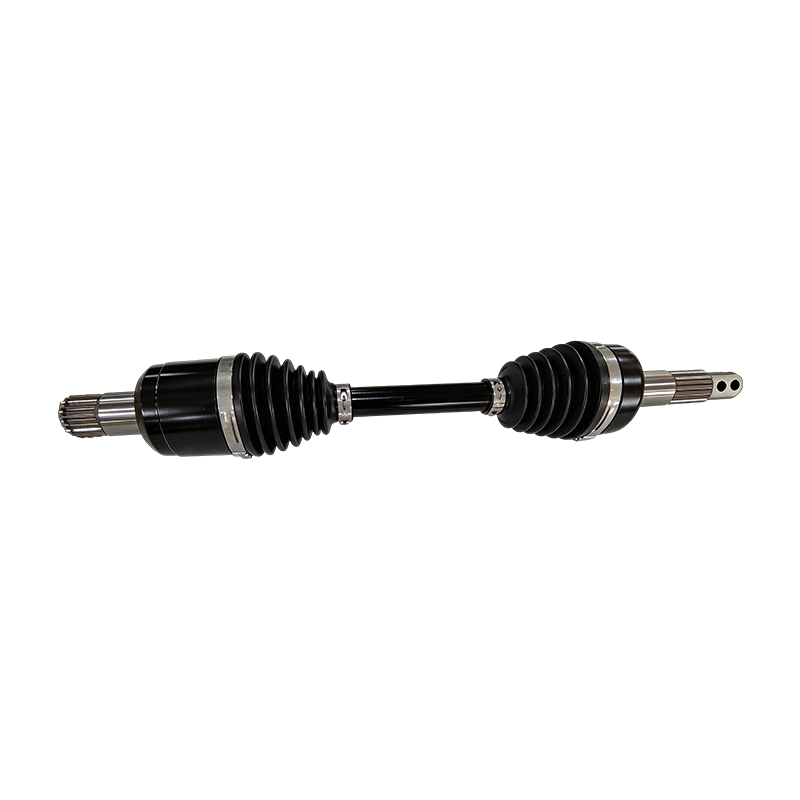

Za poluosovine s pogonom na prednje kotače, unutarnji i vanjski CV zglobovi često su zabrtvljeni sklopovi. Vanjski zglob se brže troši jer podnosi veće kutove upravljanja i proizvodit će škljocanje. Unutarnji zglob omogućuje aksijalno klizanje i proizvodit će zveket tijekom lansiranja. Možete zamijeniti samo pokvarenu stranu na temelju pregleda.

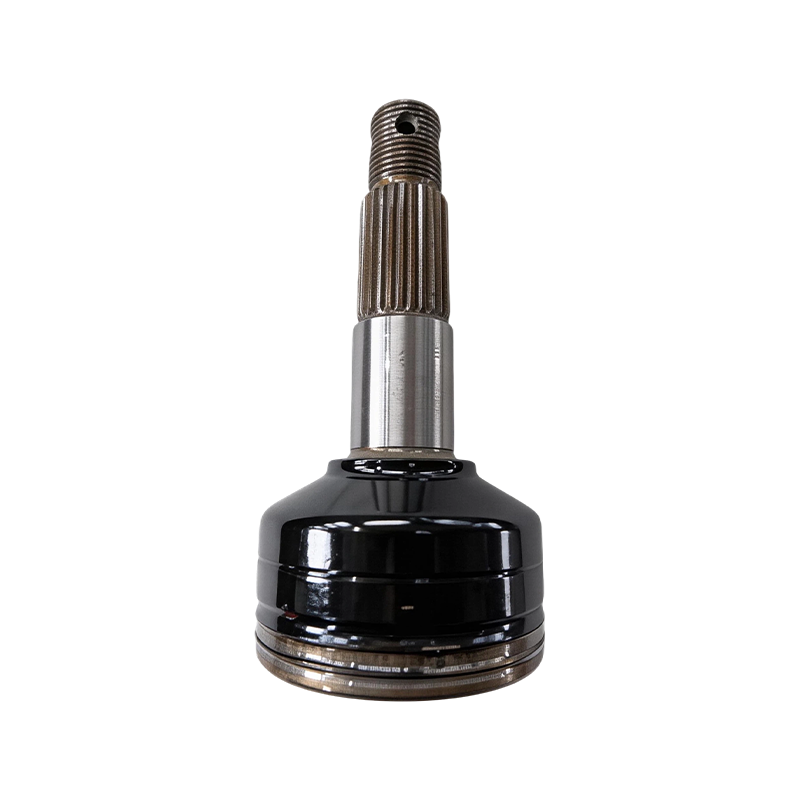

Vanjski CV zglob za aplikacije upravljanja pod visokim kutom Zamjenski vanjski CV zglob s legiranim čelikom visoke čvrstoće i kaljenim površinama, uparen s CR prtljažnikom i MoS2 mašću. Dizajniran za poluosovine s pogonom na prednje kotače i glatku isporuku snage pod opterećenjem upravljača. Pogledajte proizvod →

Prije naručivanja vanjskog CV zgloba provjerite marku vozila, broj klinova i promjer tračnice. Precizno podudaranje osigurava stabilno upravljanje i ubrzanje tijekom cijelog radnog vijeka.

Precizni unutarnji CV zglob s malim otporom klizanja Uranjajući unutarnji CV zglob s optimiziranom strukturom tronošca, kovanim čelikom i brtvljenjem za sve vremenske uvjete. Pouzdan za kompenzaciju hoda ovjesa, smanjenje vibracija i rješavanje zveckanja pri lansiranju. Pogledajte proizvod →

Unutarnji CV zglobovi preuzimaju dodatno bočno opterećenje tijekom klizanja, tako da je tolerancija strojne obrade važna. Ako vaše vozilo ima zveket pri lansiranju, pregled unutarnjeg CV zgloba često odmah identificira problem.

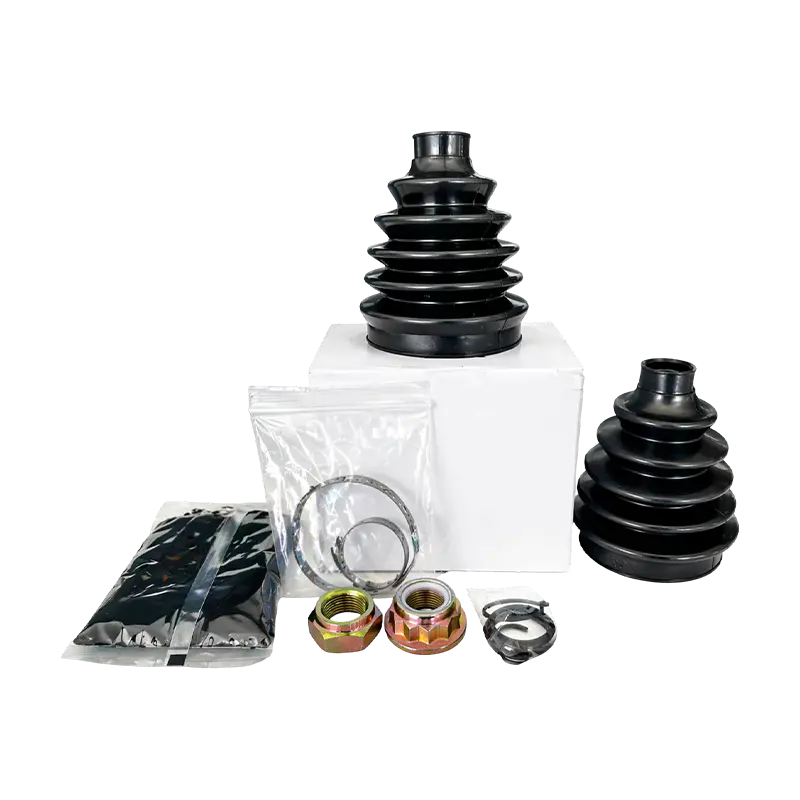

Pogonski sklop je kontinuirani kinetički lanac, a U-zglob je samo jedna karika. Ako želite razumjeti kako pogonsko vratilo, poluosovine i diferencijali rade zajedno, pročitajte naš uvod u komponente pogonskog sklopa . Ovaj vam članak pomaže da odlučite je li kvar U-zgloba već utjecao na obližnje ležajeve ili trebate zamijeniti komplet prtljažnika u isto vrijeme.
