Objašnjenje dijagrama U zgloba: dijelovi, vrste i kako izmjeriti univerzalni zglob

Kad pogonsko vratilo počne lupkati pri promjeni brzina ili podrhtavati pri brzini na autocesti, odluka o popravku obično se svodi na jedan praktičan problem: prepoznavanje točnog kardanskog zgloba ugrađenog u vozilo, često nakon što su godine soli na cesti zamaglile broj dijela utisnut na poprečnom vratilu. Dijagram U spoja najizravniji je alat za taj posao. Čitano ispravno, pretvara istrošeni dio u tri ili četiri mjerljive dimenzije, a te dimenzije u pravu zamjenu. Ovaj članak pokriva što označava standardni dijagram, kako se geometrija križa i jarma ponaša pod opterećenjem, vrste spojeva koje većina tablica razlikuje i rutinu mjerenja koju slijede radionice i kupci dijelova prije naručivanja.

Što dijagram U zgloba zapravo označava

Svaki konvencionalni dijagram univerzalnog zgloba kardanskog tipa usredotočen je na jednu komponentu: križno vratilo, koje se često naziva pauk. Četiri polirana klina izlaze iz središta u intervalima od 90 stupnjeva, a svaki klin nosi igličasti valjkasti ležaj upakiran unutar poklopca ležaja. Pogonski i pogonski jaram pristaju preko suprotnih parova osovina, tako da moment može proći kroz kut dok se obje osovine nastavljaju okretati.

Dijelovi koje prikazuje svaki dijagram

Križna osovina (pauk): centar za nošenje tereta; tvrdoća osovine i završna obrada površine uvelike odlučuju o vijeku trajanja.
Kapice ležaja s igličastim valjcima: četiri po zglobu; igle raspoređuju teret i puštaju svaki jaram da se artikulira nekoliko stupnjeva pod okretnim momentom.
Brtve: držati mast unutra i vodu i pijesak van; kvar brtve je uobičajena početna točka trošenja zgloba.
Prolaz za podmazivanje i priključak: na spojevima koji se mogu podmazati, izbušena ruta kroz poprečno vratilo dovodi sva četiri poklopca iz jednog priključka.
Hardver za zadržavanje: uskočni prstenovi, ubrizgane kopče ili ležajne ploče koje zaključavaju kapice u ušima jarma.

Inženjerske verzije dijagrama dodaju još jednu varijablu: radni kut između dva vratila, obično napisan kao grčko slovo alfa. Taj jedan kut odvaja sliku koja samo imenuje dijelove od dijagrama koji predviđa kako će se zglob ponašati tijekom rada.

Kako se geometrija križa i jarma ponaša pod opterećenjem

Mehanizam su dvije šarke razmaknute pod kutom od 90 stupnjeva i spojene jednim križem. Taj raspored prenosi okretni moment kroz kut, ali ne pri savršeno konstantnoj brzini: jedan kardanski zglob koji radi pod kutom okreće svoje izlazno vratilo malo brže, a zatim malo sporije, dva puta po okretaju. Ljuljačka raste s kutom. Pri 10 stupnjeva izlazna brzina odstupa za otprilike 1,5 posto s obje strane prosjeka; ispod nekoliko stupnjeva fluktuacija je jedva primjetna, dok se iznad otprilike 20 stupnjeva pretvara u vibracije i ubrzano trošenje.

Zbog toga radni kutovi dominiraju dizajnom pogonskog sklopa. Uobičajena OEM praksa održava radni kut svakog zgloba ispod oko 3 stupnja i usklađuje uparene kutove unutar otprilike 1 stupnja, tako da varijacija brzine jednog zgloba poništava onu drugog. Tamo gdje se jedan zglob ne može nositi - kratke osovine, veliki okretni moment, ekstremni hod ovjesa - dijagram mijenja oblik: dvostruki kardanski raspored dodaje centrirni jaram i drugi križ, potiskujući većinu fluktuacija.

Kako biste vidjeli gdje se kardanski zglob nalazi između mjenjača i osovine — pored kliznog jarma, središnjeg ležaja i spojnih prirubnica — vodič za što čini kompletan pogonski sklop stavlja ga u puni kontekst sklopa. Osovina koja nosi ove zglobove u većini rasporeda sa stražnjim pogonom je pogonska osovina:

Prop Shaft for Rear-Wheel-Drive Drivelines

Pogonsko vratilo za pogonske sklopove sa stražnjim kotačima Ovo srednje vratilo premošćuje prijenos i pogonsku osovinu u rasporedima sa stražnjim pogonom, noseći univerzalne zglobove o kojima se ovdje govori. Njegova konstrukcija od legiranog čelika visoke čvrstoće, precizni potporni ležaj i dinamičko balansiranje čine ga vrijednim pregleda pri odabiru kompletnog sklopa pogonskog vratila. Pogledajte proizvod →

Vrste spojeva koje većina dijagrama pokriva

Identifikacijske karte razvrstavaju univerzalne spojeve duž dvije osi: unutarnje arhitekture i načina na koji su poklopci ležaja zadržani. Arhitektura se dijeli na jednostruki kardanski križni sklop, dvostruki kardanski sklop i izbor podmazivanja u odnosu na brtvljenje. Stil zadržavanja je najvažniji tijekom zamjene, jer odlučuje koji su alati potrebni za posao i treba li se jaram modificirati.

Stilovi zadržavanja određuju kako će se U-spoj razdvojiti, zbog čega se pojavljuju istaknuto u identifikacijskim dijagramima.
Stil zadržavanja	Kako to prikazuje dijagram	Tipična primjena
Unutarnji uskočni prsten	Obujmice smještene u protuprovrtu unutar svakog uha jarma	Većina osovina za osobna i laka teretna vozila
Vanjski uskočni prsten	Spojnice postavljene oko vanjske strane ušiju jarma	Osovine za terenska i teška opterećenja
Injektirano zaključavanje (C-spojnica)	Ravni plastični prsten ubrizgan u utor	Mnoga pogonska vratila u originalnoj opremi
Puni okrugli s nosivim pločama	Vijčane ploče koje stežu poklopce ležaja	Komercijalni kamioni i industrijski pogoni

Serije veličina dodatno sužavaju polje. Sjevernoamerička praksa naknadnog tržišta grupira zglobove u numerirane serije — 1310, 1330, 1350, 1410 i dalje — svaki definiran fiksnom kombinacijom promjera poklopca i ukupne širine spoja. Poznavanje serije pretvara nejasan zahtjev u točan dio.

Mjerenje U-spojnice prema dijagramu

Vodilice za mjerenje od glavnih proizvođača ležajeva slijede isti redoslijed, a digitalna čeljust je jedini alat koji je potreban većini poslova. Radite ovim redoslijedom:

Potvrdite stil zadržavanja. Uskočni prsten, ubrizgana kopča ili nosiva ploča — ovo odlučuje kako stari spoj izlazi.
Izmjerite promjer poklopca ležaja. Mjerite preko vanjske strane svake kape, a ne preko istrošenog vrha; trošenje mijenja osovinu, ali ne i kapicu.
Izmjerite ukupnu širinu spoja. Od vanjske strane jednog poklopca ležaja do vanjskog lica suprotnog poklopca — dijagram pokazuje točne referentne točke za svaki stil zadržavanja.
Provjerite priključak za mast. Obratite pozornost na to može li se spoj podmazati i gdje se spojnica nalazi: u kapici, u križu ili na klinu.
Spojite brojeve s grafikonom serije. Razlika od pola milimetra obično znači drugu seriju, a ne istrošeni dio.

Dvije mjere — promjer poklopca ležaja i ukupna širina spoja — odvajaju uobičajenu seriju veličina U-spojnica.
serije	Promjer poklopca ležaja	Ukupna širina spoja
1310	1,062 in (27,0 mm)	3,219 in (81,8 mm)
1330	1,062 in (27,0 mm)	3,625 inča (92,1 mm)
1350	30,2 mm (1,188 inča)	3,625 inča (92,1 mm)
1410	30,2 mm (1,188 inča)	4,188 in (106,4 mm)

Dvije navike sprječavaju većinu pogrešaka u naručivanju. Prvo izmjerite s čistim spojem: nakupljena mast i kamenac hrđe iskrivljuju očitanja čeljusti dovoljno da prijeđu granicu serije. Drugo, ponovno provjerite jaram, kao i zglob, jer rastegnuto uho jarma neće držati spoj koji ispravno pristaje čak i kada je sam zglob točnih mjera.

Korištenje dijagrama za očitavanje istrošenosti i kvara

Isti dijagram služi i kao mapa grešaka, jer svaki označeni dio kvari na prepoznatljiv način:

Brinelirani vrhovi: četvrtasta udubljenja ispod igličastih valjaka uzrokovana udarnim opterećenjem; osjeća se kao zveket pri uključivanju brzine.
Neispravne brtve poklopca: mast izlazi, voda ulazi, igle korodiraju — klasični početak trošenja u završnoj fazi.
Suhi poklopci ležajeva: preskočeno podmazivanje dopušta iglama da se slože, proizvodeći vibracije koje rastu s brzinom ceste.
Izdužene jaramske uši: križ se ljulja unutar jarma, uzrokujući buku od zračenja čak i nakon postavljanja novog spoja.

Jedan detalj je najvažniji tijekom instalacije: na vratilu s dva zgloba, zavareni jarmovi na svakom kraju moraju biti raspoređeni u fazama, s njihovim ušcima poravnatim u istoj ravnini, tako da fluktuacija brzine jednog zgloba poništava fluktuaciju brzine drugog. Ponovno sastavljanje osovine izvan faze ponovno stvara vibracije koje su novi spojevi trebali popraviti.

Gdje završavaju dijagrami U-zglobova i počinju dijagrami CV zglobova

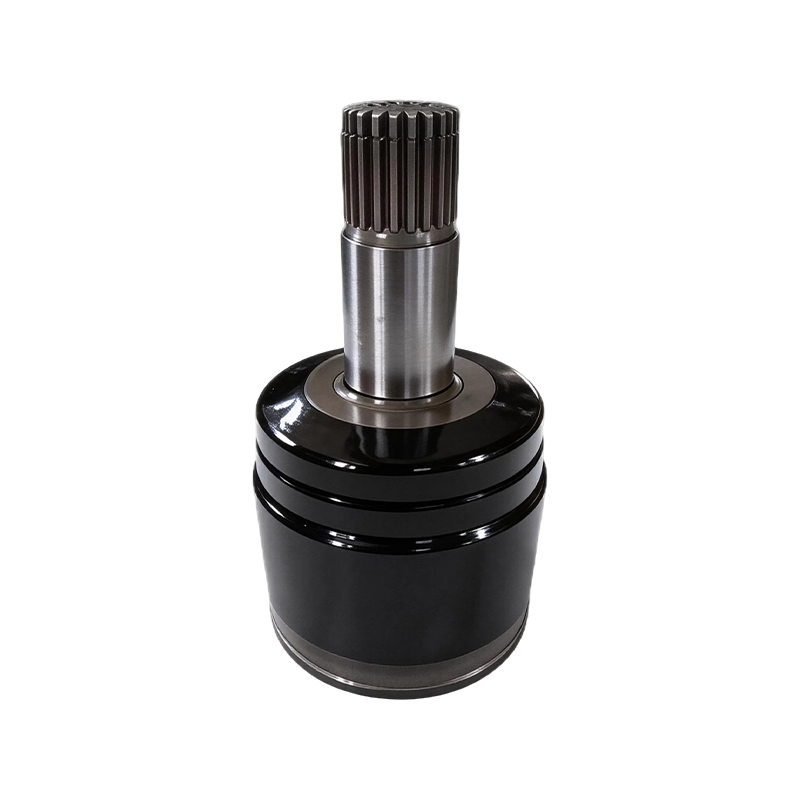

Dvije zajedničke obitelji rješavaju različite probleme. Križni kardanski zglob je jednostavan, torzijski krut i jeftin za servisiranje, ali nije uređaj za konstantnu brzinu, tako da odgovara pogonskim vratilima koja rade pod malim, fiksnim kutovima. CV spoj — tip Rzeppa ili stativ — održava izlaznu brzinu istinski konstantnom kroz kutove od 40 stupnjeva ili više , zbog čega ga umjesto njega koriste osovine s pogonom na prednje kotače i poluosovine neovisnog ovjesa.

Na vozilima s prednjim pogonom i pogonom na sve kotače, kompletan sklop izgrađen oko CV zglobova je sama osovina — jedan od sklopova pogonskog sklopa koje Quaconst proizvodi i isporučuje za OEM programe i distribuciju naknadnog tržišta:

Sklop CV osovine / pogonsko vratilo Izrađen prema OE standardima s preciznom CNC strojnom obradom, ovaj potpuni sklop CV osovine sadrži CV zglobove na gore opisanom kraju kotača. Odgovara vozilima s prednjim pogonom i pogonom na sva četiri kotača i prirodan je sljedeći korak nakon što se identificira dijagram rasporeda osovina. Pogledajte proizvod →

Razlika je također nejasna na lakim gospodarskim vozilima. Mnoge stražnje osovine ATV-a i UTV-a spajaju univerzalni zglob na kraju diferencijala s CV zglobom na kraju kotača, dok teži bočni strojevi često imaju U-zglobove duž cijele osovine. Nabavka pravog dijela stoga počinje ispravnim dijagramom za raspored osovina:

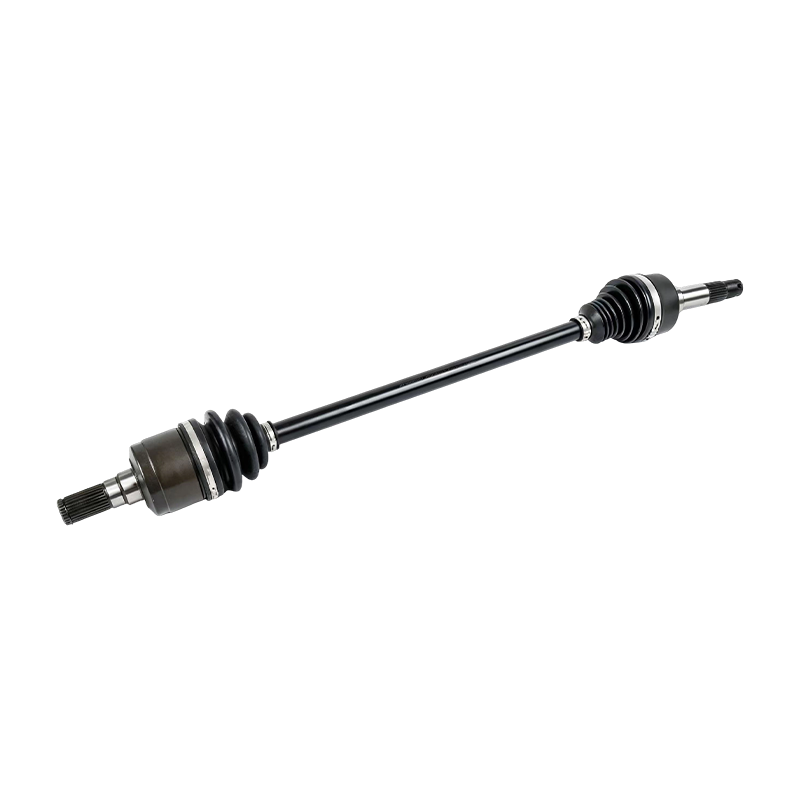

ATV / UTV / SSV osovina Lake uslužne osovine često kombiniraju univerzalni zglob na kraju diferencijala s CV zglobom na kraju kotača. Ova osovina od kromola 4340, sa zglobovima visoke artikulacije i zabrtvljenim TPEE čizmama, odgovara tom mješovitom rasporedu i podnosi velika opterećenja izvan ceste. Pogledajte proizvod →

Obje zajedničke obitelji nalaze se unutar šireg opskrbnog lanca prijenosa, a katalog komponenti pogonskog sklopa pokazuje kako su poluosovine, kardanska vratila i pojedinačni spojevi organizirani za OEM programe i distribuciju na naknadnom tržištu.

Dijagram U spoja je uputa za mjerenje, a ne samo slika. Promjer poklopca, ukupna širina spoja, način zadržavanja i mjesto ugradnje maziva identificiraju bilo koji spoj križnog tipa; ispravno usklađene, te iste dimenzije odlučuju hoće li zamjena raditi tiho sljedećih sto tisuća kilometara ili se vraća kao pritužba na vibracije. Kupci koji na taj način postupaju s dijagramom — i provjeravaju svaku mjeru prema serijskoj tablici prije narudžbe — uklanjaju većinu rizika od zamjene U-zgloba, bilo da je dio namijenjen kardanskom vratilu osobnog automobila, pogonskom vratilu gospodarskog vozila ili osovini gospodarskog vozila.
